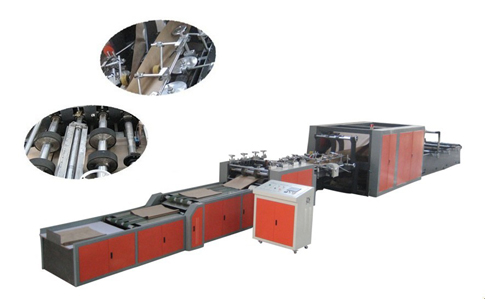

WFD－720型多層袋高速紙袋機（4層紙+1層膜）

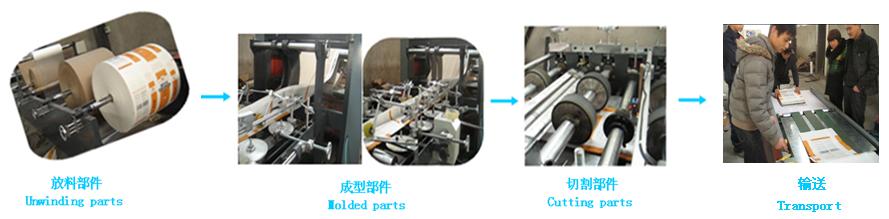

一、工藝流程圖：

卷料 → 過料 → 分層 →中上膠 →成型→多層牽引→  切斷（定長短）→拉斷 → 光電計數 → 整袋輸送 → 成品。

二、主要特點：
具有人機介面調節（觸摸屏）、變頻調速， 高精密伺服控制系統、PLC編程控制系統、自動計數、輸出等等。控制系統操作簡單方便：卷材機械自動止動；色標自動追蹤功能；自動上膠；成型；拉料；光電感應；不需要更換齒輪任意定長、切刀冷熱兩用切斷等功能。
三、設備主體結構：
（1）、主機頭鋼板采用45#鋼板40mm厚；
（2）、放料組件結構采用12mm厚的鋼板，表面經過處理3層油漆處理；
（3）、中間支承則采用120#槽鋼（產地：馬鋼）；
（4）、卷材放料機組采用氣漲軸芯：4套（45#鋼；表面經這高頻淬火；能承受重量為1.3噸）；
（5）、其它機械部份結構與零件采用45#、A3、鑄鐵件等等。
四、基本參數：
（1）、紙張克重：70—140克；
（2）、制袋長度：不限（觸摸屏控制、伺服任意定長，如有色袋可根據色標點捕足切斷）；
（3）、制袋寬度：320—600mm隨意調整（可做“M”邊，折邊寬度80-160可調節）；
（4）、卷材寬度：660—1220mm；
（5）、允許最大紙卷直徑：1300mm（紙卷直徑大小可根據客戶要求定做）；
（6）、允許卷筒紙芯孔徑Ф76mm（國內標準紙芯）；
（7）、制袋層數：1—4層（可根據客戶要求定做，4+1膜）；
（8）、制袋線速度：30-108米/分鐘；
（9）、整機功率：13kw；
（10）、總重量：5000kg；
（11）、買方供電條件：380±10V  50HZ   3相5線；
（12）、控制方式：觸摸屏PLC伺服控制系統，光電跟蹤；
（13）、設備外形尺寸：14000mm*2300mm*1900mm。
